Paano tama na masukat at matukoy ang kinakailangang laki ng hose clamp?

Sa pang -industriya, automotiko, agrikultura, at kahit araw -araw na mga aplikasyon sa sambahayan, hose clamp (Kilala rin bilang mga hose reels o clamp) ay mga pangunahing sangkap na tinitiyak ang selyadong, ligtas, at maaasahang operasyon ng mga sistema ng paghahatid ng likido o gas. Gayunpaman, maraming mga pagtagas at pagkabigo na madalas na nagmula sa hindi wasto hose clamp laki ng pagpili.

Bakit mahalaga ang tumpak na pagsukat?

Ang pangunahing prinsipyo para sa pagpili ng laki ng hose clamp ay upang matiyak na ang kinakailangang diameter ay nasa loob ng minimum at maximum na clamping range ng clamp, na may perpektong sa gitna ng saklaw na iyon.

Masyadong Maliit: Ang clamp ay hindi maaaring mailagay o masikip, na humahantong sa pagkabigo sa pag -install.

Masyadong Malaki: Kahit na masikip sa limitasyon nito, ang clamp ay hindi maaaring magbigay ng sapat na presyon ng radial, na nagreresulta sa isang mahinang selyo, pagtagas ng system, o detatsment ng medyas.

Labis na masikip o maluwag: Kahit na maaari itong salansan, nakakaapekto ito sa metalikang kuwintas at pag-clamping na pagkakapareho ng salansan, na potensyal na nagiging sanhi ng naisalokal na pinsala sa medyas o pangmatagalang pagkabigo ng stress.

Tamang mga hakbang sa pagsukat para sa laki ng hose clamp: Upang matukoy ang kinakailangang laki ng hose clamp, kailangan mong sukatin ang panlabas na diameter (O.D.) ng "naka -install na medyas." Mangyaring tandaan na ang bagay na sinusukat ay ang hose na karapat -dapat sa fitting o pipe.

Hakbang 1: Sukatin ang panlabas na diameter (O.D.) ng naka -install na medyas

Ito ang pinakamahalagang hakbang.

Mga tool na kailangan: Gumamit ng isang high-precision vernier caliper o pagsukat ng tape (para sa mga malalaking hose ng diameter).

Pag -install ng hose: Ganap na ipasok ang medyas (hal., Goma hose, silicone hose) sa barb na bahagi ng angkop, angkop, o pipe na mai -clamp.

Tumpak na pagsukat: Sukatin ang panlabas na diameter ng medyas sa posisyon kung saan ito ay nilagyan ng angkop at handa na para sa hose clamp.

Mahalagang tala: Ang panlabas na diameter ng hose ay lalawak pagkatapos na mailagay sa angkop. Ang pinalawak na diameter na ito ay ang aktwal na laki ng hose clamp na kailangang salansan. Huwag kailanman sukatin lamang ang panlabas na diameter ng medyas sa hindi naka -install na estado.

Average na pagsukat: Inirerekomenda na masukat ang diameter sa dalawang puntos na patayo sa bawat isa sa circumference at kunin ang average upang maalis ang bahagyang elliptical na pagbaluktot.

Hakbang Dalawa: Pagpili at Pagtutugma - Pagtutugma ng Hose Clamping Range

Matapos makuha ang tumpak na "naka -install na hose panlabas na diameter," ang susunod na hakbang ay upang tumugma sa mga pagtutukoy ng hose clamp.

Pagkilala sa saklaw ng produkto: Ang mga propesyonal na produkto ng hose clamp ay magpahiwatig ng kanilang "minimum clamping diameter" at "maximum na clamping diameter."

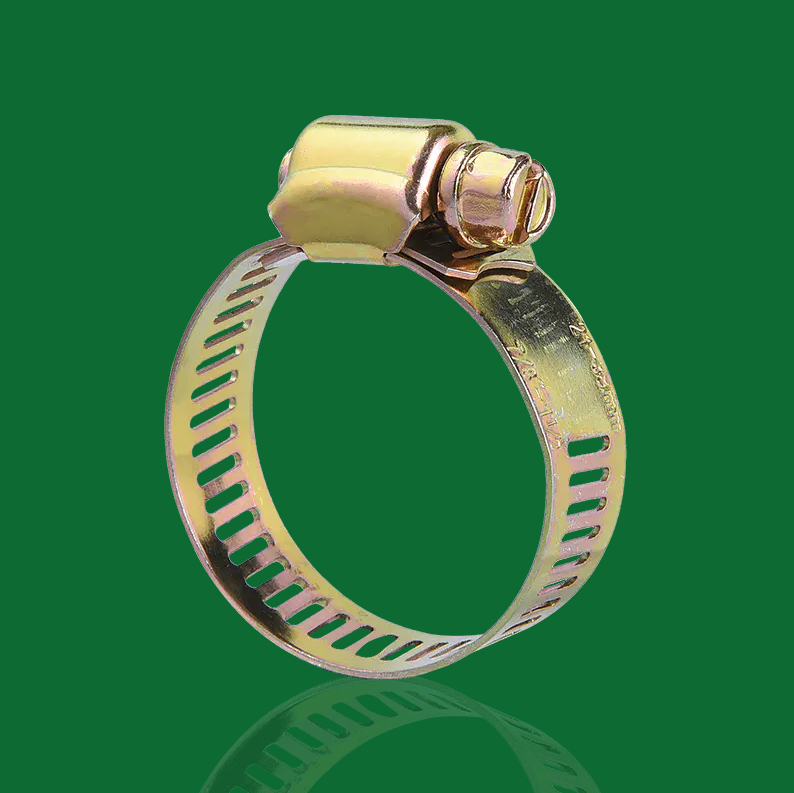

Halimbawa: Ang isang worm gear hose clamp ay maaaring magkaroon ng isang detalye ng 20mm - 32mm.

Pagtutugma ng Prinsipyo: Tiyakin na ang naka -install na hose panlabas na diameter na iyong sinusukat ay bumagsak sa loob ng gitnang ikatlo ng napiling saklaw ng pagtutukoy ng hose clamp.

Kung ang sinusukat na diameter ay 25mm, isang 20mm - 32mm clamp ay mainam sapagkat bumagsak ito sa gitna, nag -iiwan ng sapat na margin ng pagsasaayos.

Advanced na Pagpili: Isinasaalang -alang ang kapaligiran ng application at uri ng hose clamp

Bukod sa tumpak na pagsukat ng dimensional, tama hose clamp Ang pagpili ay nangangailangan din ng pagsasaalang -alang sa tukoy na kapaligiran ng aplikasyon at mga kinakailangan sa pagganap upang matukoy ang pinaka -angkop na uri ng hose clamp:

Mataas na presyon o mataas na kapaligiran ng panginginig ng boses:

Paglalarawan: Kapag ang koneksyon ng medyas ay kailangang makatiis ng mataas na panloob na presyon, o ang system ay nakakaranas ng madalas na panginginig ng boses.

Inirerekumendang uri ng hose clamp: Ang mga clamp ng uri ng T-Bolt ay dapat mapili dahil nagbibigay sila ng mas mataas at mas pantay na puwersa ng clamping, tinitiyak ang maaasahang mga koneksyon.

Mga kapaligiran na may marahas na pagkakaiba -iba ng temperatura:

Paglalarawan: Ang malaking pagbabagu -bago sa temperatura ng operating system ay maaaring maging sanhi ng makabuluhang pagpapalawak ng thermal at pag -urong ng medyas, na nakakaapekto sa pagganap ng sealing nito.

Inirerekumendang uri ng hose clamp: Inirerekomenda ang patuloy na puwersa ng hose clamp. Ang mga clamp na ito ay awtomatikong magbabayad para sa mga pagbabago sa diameter sa pamamagitan ng isang built-in na mekanismo ng tagsibol, pagpapanatili ng isang palaging puwersa ng clamping sa buong saklaw ng temperatura at maiwasan ang mga pagtagas.

Mga kapaligiran na nangangailangan ng mataas na paglaban sa kaagnasan:

Paglalarawan: Naaangkop sa mga kinakailangang kapaligiran tulad ng basa -basa, spray ng asin, mga kapaligiran sa dagat, o pakikipag -ugnay sa kemikal na media.

Inirerekumendang uri ng hose clamp: 316 dapat na hindi kinakalawang na asero hose clamp ay dapat gamitin. Nagbibigay ang mga ito ng pinakamataas na antas ng paglaban ng kaagnasan, tinitiyak na ang koneksyon ay nagpapanatili ng integridad ng istruktura at pag -andar sa ilalim ng malupit na mga kondisyon.

Tamang pagpili ng laki ng hose clamp ay ang pundasyon ng pagtiyak ng iyong likido na sistema ay nagpapatakbo ng pagtagas-patunay at ligtas. Kung mayroon kang anumang mga katanungan tungkol sa mga pagtutukoy ng hose clamp o nangangailangan ng mga pasadyang solusyon, mangyaring huwag mag -atubiling makipag -ugnay sa aming propesyonal na pangkat ng hose clamp.
