Ano ang pagkakaiba sa pagitan ng single at double ear clamps?

Gumagamit ang mga single ear clamp ng isang crimping ear para sa isang mabilis, secure na seal sa manipis na pader o flexible na tubing, habang ang double ear clamp ay gumagamit ng dalawang tainga para sa mas mataas na puwersa ng clamping at mas mahusay na stability sa mas malaki o mataas na presyon ng mga application. Ang pagpili sa pagitan ng mga ito ay depende sa diameter ng tubing, materyal, mga kinakailangan sa presyon, at kung gaano kapermanente ang koneksyon.

Ano ang Single Ear Clamp?

Ang nag-iisang ear clamp—tinatawag ding one-ear clamp o Oetiker-style clamp—ay isang hindi kinakalawang na bakal na banda na may isang nakataas na loop, o "tainga," na naka-crimp gamit ang isang pincer tool. Kapag na-compress na ang tainga, pantay-pantay ang pag-ikli ng banda sa paligid ng hose o tubing, na lumilikha ng permanenteng, leak-proof na selyo.

Ang mga clamp na ito ay karaniwang ginagamit sa mga automotive cooling system, fuel lines, medical tubing, at plumbing application kung saan limitado ang espasyo at mas gusto ang low-profile na koneksyon. Ang natapos na clamp ay nakaupo na halos magkapantay laban sa hose, na ginagawang perpekto para sa masikip na pag-install.

Mga Karaniwang Pagtutukoy

• Hanay ng diameter: karaniwan 8 mm hanggang 32 mm
• Lapad ng banda: karaniwan 7 mm hanggang 8 mm
• Material: 300-series na hindi kinakalawang na asero sa karamihan ng mga karaniwang bersyon
• Pag-install: nangangailangan ng nakalaang ear clamp pincer o crimping tool


Ano ang a Double Ear Clamp ?

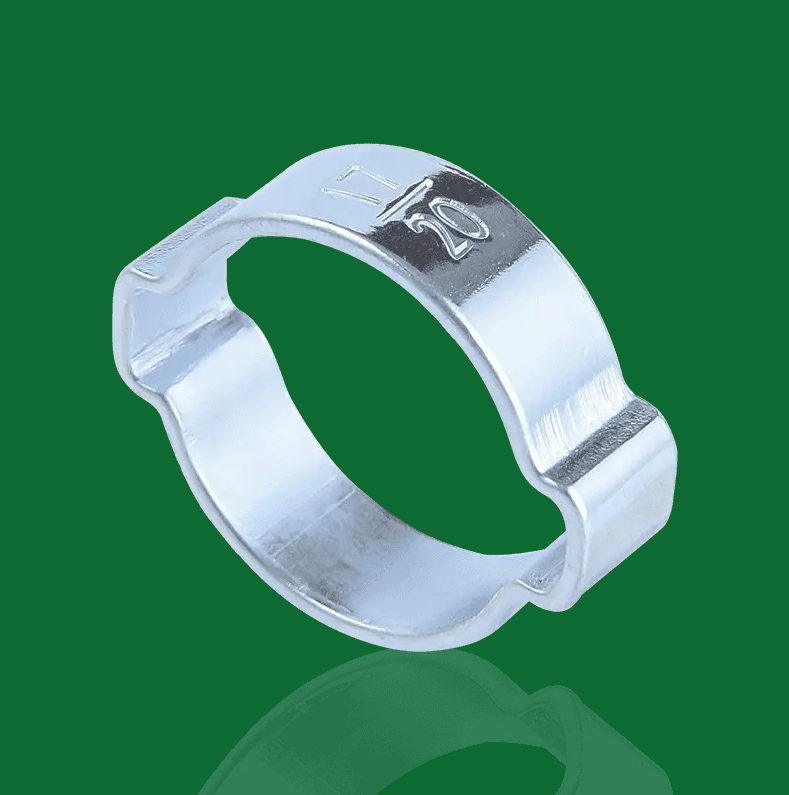

Nagtatampok ang double ear clamp ng dalawang nakataas na tainga na nakaposisyon nang simetriko sa kahabaan ng banda. Ang parehong mga tainga ay crimped nang sabay-sabay o sa pagkakasunud-sunod sa panahon ng pag-install. Ang dual-point compression ay namamahagi ng clamping force nang mas pantay-pantay sa isang mas malawak na lugar, na kung saan ay lalong mahalaga para sa mas malaking diameter na tubing o stiffer hose na materyales.

Ang mga double ear clamp ay madalas na ginagamit sa constant velocity (CV) axle boot applications, air ducts, at industrial hose assemblies kung saan mas mataas na torque o vibration resistance ay kinakailangan. Ang mga ito ay may kakayahang pangasiwaan ang mga diameter ng hose na hindi angkop para sa isang disenyo ng tainga.

Mga Karaniwang Pagtutukoy

• Hanay ng diameter: karaniwan 20 mm hanggang 80 mm at higit pa
• Lapad ng banda: karaniwan 7 mm hanggang 13 mm
• Materyal: hindi kinakalawang na asero o zinc-plated na carbon steel
• Pag-install: nangangailangan ng malawak na panga o double-ear crimping tool

Magkatabing Paghahambing

Binubuod ng talahanayan sa ibaba ang pinakamahalagang pagkakaiba sa pagitan ng single at double ear clamp sa mga pangunahing salik ng pagganap at paggamit.

Paano Naiiba ang Clamping Force sa pagitan ng Dalawang Disenyo

Kapag ang isang solong ear clamp ay crimped, ang lahat ng tensyon sa banda ay nagmumula sa isang punto. Ang banda ay dapat na idinisenyo upang maihatid ang pag-igting na iyon nang pantay-pantay sa buong circumference ng hose. Gumagana ito nang mapagkakatiwalaan para sa mas maliit na diameter na tubing (karaniwang wala pang 25 mm) kung saan ang banda ay sapat na maikli na ang presyon ay nananatiling pare-pareho sa paligid ng buong seal.

Sa mas malalaking diameter, ang isang punto ng pag-igting ay maaaring magresulta sa hindi pantay na sealing-ang isang gilid ng banda ay maaaring mas madiin kaysa sa isa. Nilulutas ng mga double ear clamp ang problemang ito sa pamamagitan ng paghahati ng aksyon ng clamping sa dalawang simetriko na contact point, na makabuluhang binabawasan ang panganib ng pagtagas dulot ng hindi pantay na pamamahagi ng presyon. Para sa mga aplikasyon na higit sa humigit-kumulang 30 mm ang lapad, ang mga disenyo ng dobleng tainga ay karaniwang ang mas maaasahang pagpipilian.

Proseso ng Pag-install at Tooling

Ang parehong uri ng clamp ay nangangailangan ng nakalaang crimping tool—ang karaniwang hose clamp pliers ay hindi gagawa ng maaasahang seal. Gayunpaman, ang mga tool ay naiiba sa geometry ng panga.

Pag-install ng Single Ear Clamp

1. I-slide ang bukas na clamp sa ibabaw ng hose bago ikonekta ang fitting.
2. Itulak nang buo ang hose sa fitting barb o nipple.
3. Ilagay ang tainga sa gitna ng retention groove ng fitting.
4. I-compress nang buo ang tainga gamit ang narrow-jaw pincer tool hanggang sa magsara ang mga panga.
5. I-verify na ang tainga ay ganap na bumagsak na walang nakikitang puwang sa pagitan ng mga binti.

Pag-install ng Double Ear Clamp

1. I-slide ang bukas na clamp sa ibabaw ng hose o boot bago i-assemble.
2. Ilagay nang buo ang bahagi sa baras o kabit.
3. Igitna ang clamp sa ibabaw ng sealing lip o groove.
4. Gumamit ng wide-jaw o double-ear crimping tool upang i-compress ang magkabilang tainga nang sabay-sabay o isa-isa.
5. Suriin na ang parehong mga tainga ay ganap na crimped at ang banda ay nakaupo nang patag laban sa ibabaw.

Hindi dapat gamitin muli ang alinman sa uri ng clamp pagkatapos alisin. Ang pagputol ng banda ay ang tamang paraan ng pag-alis; Ang pagtatangkang sikmurain o alisin ang baluktot na tainga ay nagpapahina sa metal at nakompromiso ang integridad ng clamp.

Mga Karaniwang Sitwasyon ng Application

Kung saan Excel ang Single Ear Clamps

• Mga linya ng gasolina at coolant ng sasakyan: maliit na diameter na mga hose (karaniwang 8–16 mm) kung saan minimal ang espasyo sa pagitan ng mga bahagi
• Tubing medikal at laboratoryo: malinis, low-profile seal na kailangan para sa silicone o PVC tubing
• Pagtutubero sa tirahan: PEX crimp rings (isang kaugnay na single-ear design) na ginagamit sa 1/2" at 3/4" na linya ng supply ng tubig
• Appliance at HVAC drainage: condensate drain hoses kung saan mababa ang presyon

saan Double Ear Clamps Mas pinipili

• CV axle boots: ang pinakakaraniwang double ear application; ang mga bota ay malaki, nababaluktot, at napapailalim sa patuloy na pag-ikot at pagbaluktot
• Turbocharger at intercooler hoses: mas malalaking diameter na silicone hose na may katamtamang boost pressure
• Pang-industriya na pneumatic at hydraulic hoses: kung saan mahalaga ang vibration o thermal cycling
• Kagamitang pang-agrikultura at konstruksiyon: mas malalaking hose assemblies na nakalantad sa malupit na mga kondisyon sa labas

Mga Pagsasaalang-alang sa Materyal at Kaagnasan

Ang parehong uri ng clamp ay magagamit sa hindi kinakalawang na asero (pinakakaraniwang 304 o 316 na grado) at carbon steel na may zinc plating. Para sa mga aplikasyon na nakalantad sa kahalumigmigan, asin, o mga kemikal, hindi kinakalawang na asero ay mahigpit na inirerekomenda —Maaaring magsimulang magpakita ng kaagnasan sa loob ng 12–24 na buwan ang mga bersyon na may plato ng zinc sa panlabas o marine na kapaligiran.

Ang 316 na hindi kinakalawang na asero ay nagbibigay ng mas mahusay na pagtutol sa mga kapaligiran ng chloride (tulad ng paggamit sa dagat o baybayin) kumpara sa mas karaniwang 304 na grado. Para sa karamihan ng mga pangkalahatang automotive at plumbing application, 304 stainless ay sapat at mas malawak na magagamit.

Paano Pumili ng Tamang Clamp para sa Iyong Application

Gamitin ang sumusunod na mga punto ng pagpapasya upang pumili sa pagitan ng dalawang disenyo:

• Diametro ng hose sa ilalim ng 25 mm: ang isang solong ear clamp ay karaniwang sapat at mas madaling i-install sa masikip na espasyo
• Diametro ng hose na higit sa 30 mm: pumili ng double ear clamp para sa mas pantay na pamamahagi ng presyon
• Mataas na kapaligiran ng vibration: ang double ear ay nagbibigay ng mas mahusay na paglaban sa pagkapagod dahil sa balanseng pag-clamping load
• Napakalimitadong radial clearance: Maaaring kailanganin ang ibabang post-crimp profile ng solong tainga
• Matigas o makapal na pader na hose na materyal: Ang double ear clamp ay nagbibigay ng mas malaking puwersa ng pag-clamping na kailangan upang ganap na i-compress ang materyal
• Mga detalye ng pagpapalit ng OEM: palaging tumutugma sa uri ng clamp na tinukoy ng tagagawa upang mapanatili ang tamang geometry ng sealing

Kapag pinapalitan ang isang clamp sa isang umiiral na pagpupulong, ang pinakaligtas na diskarte ay upang tumugma sa orihinal na uri ng clamp, laki, at materyal nang eksakto. Ang pagpapalit ng ibang disenyo—kahit na mukhang magkasya—ay maaaring magresulta sa hindi sapat na puwersa ng sealing o kawalan ng kakayahang umupo nang tama sa retention groove ng fitting.
